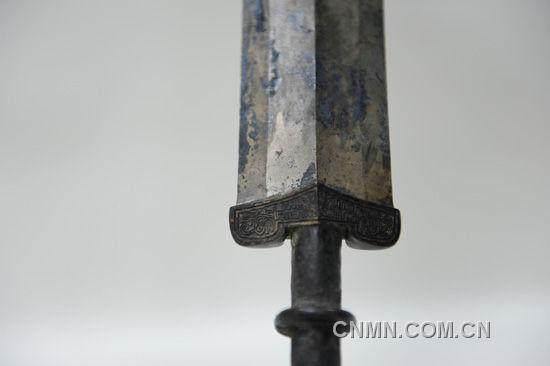

剑格铭文

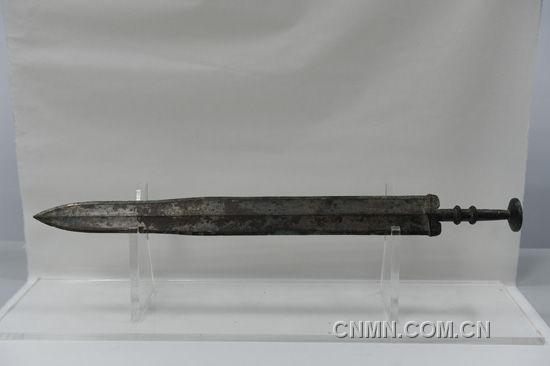

越王者旨於睗剑

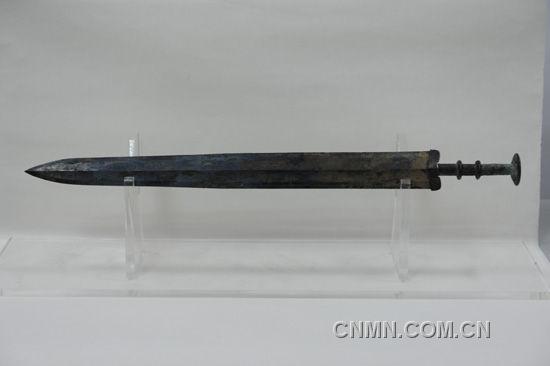

越王州句剑

　　中国青铜剑称谓“宝剑” ，起自春秋战国时期的吴越。据《考工记·叙》曰：“吴粤(越)之剑，迁乎其地而费能为良，地气然也”
　　。《庄子·刻意篇》云：“夫有干(吴)越之剑者，柙而藏之，不敢用也，宝之至也”
　　。《战国策·策三》趙奢赞颂：“夫吴干之剑，肉试则断牛马，金试则截盘匜”
　　，锋利异常。唐·李峤《宝剑篇》言：“吴山开，越溪涸，三金﹙铜、锡、铅﹚合冶成宝鍔”
　　。吴越铸剑将师干将、莫邪及欧冶子均被尊崇为神话般人物，宝剑之称由此始也。《史记·吴世家》载“季札赠剑”史事，成为我国冶金史上的一段佳话，流芳百世。无论历史文献记载，还是出土文物所证实，吴越宝剑质精物美，冠绝天下，为人艳称，視之如宝。
　　苏州东吴博物馆收藏有较多的吴越青铜兵器，尤其是铜剑达30余 件，精品珍品迭出，充分显示了吴越文化铜兵器的辉煌。这里依据其剑质、剑相和档次，试分作几种品类鉴赏。
　　一、吴越王剑
　　在吴越之剑中，最珍良宝贵的是王者之剑。苏州东吴博物馆有两件越王剑，难能可贵。
　　1、越王者旨於賜剑
　　通长56.8厘米，身宽4.556.8厘米，柄长9.256.8厘米，首径3.7厘米。剑锋锐利，剑刃前部束弧，身有棱脊，宽格，圆实茎上双凸箍，圆盘首。通体合铸而成。剑格铸銘雙鉤鳥篆八字“戉(越)王戉(越)王，者(诸)旨(稽)於睗”，两面格式相同。
　　越王者旨於赐剑迄今见发表的共有四件：其一，二十世纪30年代于安徽寿县出土，现藏上海博物馆。其二，传出寿县，此剑与前器“同铭异器” ，现藏北京故宮博物院。其三，亦为寿县出土，现藏国家博物馆。其四，1986年江陵雨山九号楚墓出土，今藏江陵县博物馆。[1]此为第五件。
　　者旨於赐是越王勾践之子，史载鼫与，《竹书纪年》作鹿郢，《左传》作适郢，金文为者旨於賜，在位公元前464年至公元前459年。
　　2、越王州句剑
　　通长59厘米，身宽5厘米，柄长9.5厘米，首径4.1厘米。尖锋，刃前部凹弧，棱脊，宽格，圆实茎上双凸箍，箍上饰勾云纹，圆盘首；首面饰七道同心圆纹。格上一面铸鳥篆书“戉(越)王州句，戉(越)王州句”，另一面“自乍(作)用僉(剑)，自乍(作)用僉(剑)”。
　　越王州句即越王朱勾，是不寿的儿子，勾践的曾孙。《史记·索隐》云：“不寿立十年见杀，是为盲姑。次朱勾立”。州勾在位37年(公元前448年—公元前412年)，为越王勾践灭吴王夫差后国势最强、武功最为显赫之君王。在多年经营之后，他曾于晚年率军北上灭滕、郯两个诸侯国，为越国向北进展的巔峰。州句时期的功业，为勾践之后的极盛，州句兵器的精良，也反映了这一点。目前出土和传世的吴、越诸王剑，以州勾为最多，今所见包括此剑共计十一件，分藏在国内外的一些博物馆，如湖南省博物馆、荆州地区博物馆、浙江省博物馆以及法国巴黎博物馆等。剑铭均作“州句”，典籍只有《纪年》作朱勾，余皆作“翁” ，如《史记·越世家》：“王不寿卒，子王翁立” 。
　　二、暗花纹剑
　　几何形暗花纹装饰剑，出土和传世量极少，是吴越宝剑中的高档名剑，为吴越所独有，被称吴越铸剑技艺绝活之一。苏州东吴博物馆收藏有两件。
　　1、菱形暗格纹剑 (春秋)
　　通长50.5厘米，身宽 3.9厘米，柄长9.1厘米，首径3.4 厘米。锐锋，前刃凹束，棱脊，窄格，圆茎中空，圆首，首心部原鑲嵌绿松石脱落。在吴越剑的发展演化形制上，考古界通称此型式剑为空茎剑[2]。
　　2、菱形暗格纹剑(春秋)
　　通长54.5 厘米，身宽7.7厘米，柄长8.8厘米，首径3.4 厘米。尖锋，前刃凹弧，棱脊，宽格，上刻铸兽面纹镶嵌绿松石，椭圆实茎，上双凸箍，圆盘首，铸饰同心圆纹六道。
　　从文物科技进步的角度考查吴越青铜兵剑的铸造工艺技术，堪称吴越宝剑“三绝” [3]，其一为几何暗花纹装饰艺术。吴越兵器冠绝一时，在有些精致剑、戈、矛上所饰的菱形、米字形及火焰状暗花纹，是它特有的绝技，埋藏地下几千年不锈不腐。半个多世纪来中外学术界对其科技成就，先后以现代科技手段进行研究，主要如有复旦大学、北京科技大学、美国弗利尔美术馆、加拿大多伦多大学、上海博物馆、上海材料研究所和南京博物院、镇江博物馆与中科院自然科学史研究所合作等。对此类剑暗花纹的形成机理，可能研究者因检测样品本身的工艺就不一样，其结论各不相同。有说其表面花纹是采用复合金属工艺铸成，有说是经过硫化处理等，但仍有不解之谜。笔者与华觉明先生等合作研究同上博得出的认识基本一致，即暗花纹为富锡矿物颜料涂饰所致[4]。这种特殊而精湛的青铜器表面合金化技术，为2500年前中国科技史增添了光辉一页，至今仍被誉为“尚未被超越的科技”。
　　三、同心圆首剑
　　剑首饰有同心圆者，仅见于少数吴越高档青铜剑，一般实战用剑绝无这种精致装饰，可见此装饰技术在当时亦仅为少数铸剑高手能够掌握。如著名吴王夫差剑和越王勾践剑，以及此介绍的越王州句剑和一件菱形暗格纹剑均有之。另外，苏州东吴博物馆收藏青铜剑中还有四件剑首饰同心圆者，亦非为一般人所佩用的极品剑。
　　1、宽格双箍同心圆首剑 (春秋)
　　通长51.1 厘米，身宽4.5厘米，柄长9.1厘米，首径4 厘米。尖锋，剑身前刃凹束，宽格，铸饰兽面纹，镶嵌绿松石脱落，圆实茎，双凸箍，圆盘首，铸饰精细同心圆纹。
　　2、宽格双箍同心圆首剑(春秋)
　　通长52.2厘米，身宽4.4厘米，柄长8.9厘米，首径4 厘米。形制同上。
　　3、宽格双箍同心圆首剑(战国)
　　通长 58.7厘米，身宽4.7厘米，柄长9.5厘米，首径 4.3
　　厘米。形制同上。
　　4、宽格双箍同心圆首剑 (春秋)
　　通长55.3厘米，身宽 4.5厘米，柄长 8.7厘米，首径4 厘米。形制同上。
　　剑首同心圆纹位于剑首端部，由厚仅0.2～0.8毫米，凸起约0.5～2.2毫米，间距仅0.3～1.2毫米不等的多圈薄壁状凸梭组成，且十分规整。在多圈同心圆的槽底，又分布着极细凸起的绳纹。同心圆圈数不等，一般7道左右，越王勾践剑的圈数达11圈之多。如此精细严密的同心圆纹装饰，即使现代亦十分难以加工，而春秋战国时期又是如何制成的？这就是吴越匠师独有的铸剑工艺绝技之二。这一问题令研究金属工艺史的学者们困惑不解。如果是失蜡法铸造，则既难成型，又无法脱模。上海博物馆谭德睿先生等经过无数次的考古模拟和科学研究，探索成功，他们的结论是，剑首同心圆用轮盘法车制精致陶范，是继承和发展了龙山文化蛋壳陶制作工艺而成，已达到陶范铸造技术水平的极致。
　　四、复合剑
　　青铜复合剑，是采取特种复合铸造工艺，剑脊呈红黄色，两从呈黄白色，故又称双色剑，为吴越铸剑绝技之三。这种剑历来出土甚少，是青铜剑中的绝品，此为已失传之工艺科技。苏州东吴博物馆收藏有两件。
　　1、复合剑 (战国)
　　通长61厘米，身宽 3.7厘米，柄长
　　9.2厘米，首径 3.6 厘米。锋锐，前刀凹弧，剑身为不同青铜合金合铸而成，棱形脊，宽格，楕圆实茎，双凸箍，圆盘首。
　　2、复合剑(春秋)
　　通长55.3厘米，身宽4.5厘米，柄长9.4厘米，首径 3.7 厘米。形制同上。
　　因青铜材质的性能导致青铜剑的铸作不得过长，长剑在格斗砍杀中容易折断，造成不堪设想的致命后果。目前发现的东周时期青铜剑最长者不超过70厘米，如越王不寿剑通长69厘米，超极限的铜剑都是后期臆造的。吴越匠师为了克服青铜剑的这一缺陷，在铸剑实践中寻求对策，从而发明创造出复合剑，即剑之中脊及两从系由不同成分的青铜合金嵌铸而成。中脊含锡量较低，两从含锡量较高。故前者硬度低而韧性高，具有较高的抗拉强度和延伸率，使剑不易折断；后者硬度高而较脆，可提高实战时的杀伤力。如此先进的复合金属科技，秦汉时已失传。其制造工艺过程，是先铸出带剑茎内蕊之剑脊，再将剑脊置于陶范中，以高温烘焙，再往陶范中浇注剑从成分之青铜液，剑从凝固收缩时，紧包住剑脊之榫头，使之结合成整体。取出结合体，沿纵向磨削剑从；再将其靠茎部的一端，置于铸造剑格、茎、箍之陶范中，铸出剑格、茎、箍；最后将露出一段之剑茎内蕊置于剑首陶范中，铸出剑首。至此分4次铸造才告完成。铸造完毕，还需磨出剑锷与剑锋。传世复合剑中最著名的首推越王州句复合剑，台湾龚钦龙先生收藏[5]。中国青铜器泰斗马承源先生称誉“此剑为诸越王州句剑之最”。另外，有两件少虡剑，一件现存北京故宫博物院，传出土山西李峪村；一件美国华盛顿弗里尔美术馆所收藏。其中有二件带髹漆木质剑鞘，十分珍贵。
　　五、扁诸之剑
　　吴越青铜剑除上述领袖群伦的吴、越王铭剑以及特殊工艺剑之外，大量为部队实战用剑和士大夫阶层佩带剑，这里笔者统称“扁诸之剑”
　　。据《吴越春秋·夫差内传》记载：“吴师皆文犀长盾，扁诸之剑”
　　。吴都苏州虎丘山阖闾墓建有剑池，因吴王阖闾生前酷爱宝剑，下葬时以“扁诸”
　　、“鱼肠” 等名剑3000柄殉葬，故设“
